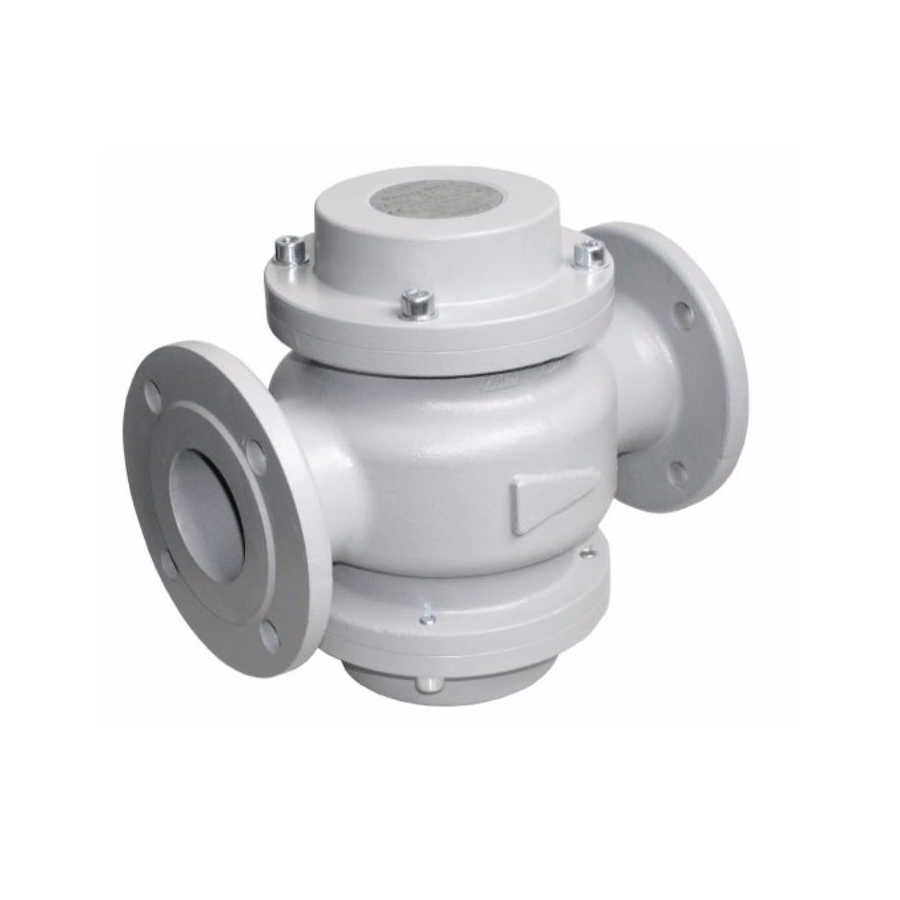

Фильтр газа ФН 8-1 Ду200 (чугун)

Общая информация

Фильтры газовые ФН 8-1 Ду 200 в чугунном исполнении, соответствуют ТУ РБ 05708554.027-98.

Фильтры природного газа ФН 8-1 Ду 200 используются для установки на газовых трубопроводах непосредственно перед регулирующей арматурой котлов, тепловых генераторов, ИК-обогревателей и прочих газо-сжигающих установок для очистки газа от механических частиц, повышения надежности и долговечности работы приборов.

Климатическое исполнение фильтра ФН: УХЛ1 (-60...+40°С) или У3 (-45...+40°С).

Структура обозначения:

1. ФН - обозначение серии
2. Присоединительный размер (дюймы)
3. Дефис
4. Номинальное рабочее давление (бар)

Монтаж фильтра газа ФН возможен как на горизонтальные, так и на вертикальные трубопроводы.

По типу присоединения к трубопроводу фильтры изготавливаются:

- фланцевые Ду Ду 200 мм.

Фланцы фильтров соответствуют ГОСТ 12815, исп. 1, до 0,6 МПа.

Материал корпуса фильтров:

Для Ду 200 мм - высокопрочный или серый чугун, сталь

Общие технические характеристики фильтров газовых:

Максимальный перепад давления на фильтре - не более 10 кПа.
Пористость фильтрующего элемента - 50...60 %
Минимальный размер улавливающих частиц - 50 мкм
Температура рабочей среды - от минус 30°С до плюс 70°С

Средний срок службы - не менее 9 лет.

Минимальная величина улавливаемых частиц 50 мкм.

ООО Универсал осуществляет поставки газовых фильтров ФН 8 - 1 Ду 200, от производителя ТермоБрест, по Москве и Московской области.

Схема Фильтра газа ФН 8-1 Ду 200 (чугун)
