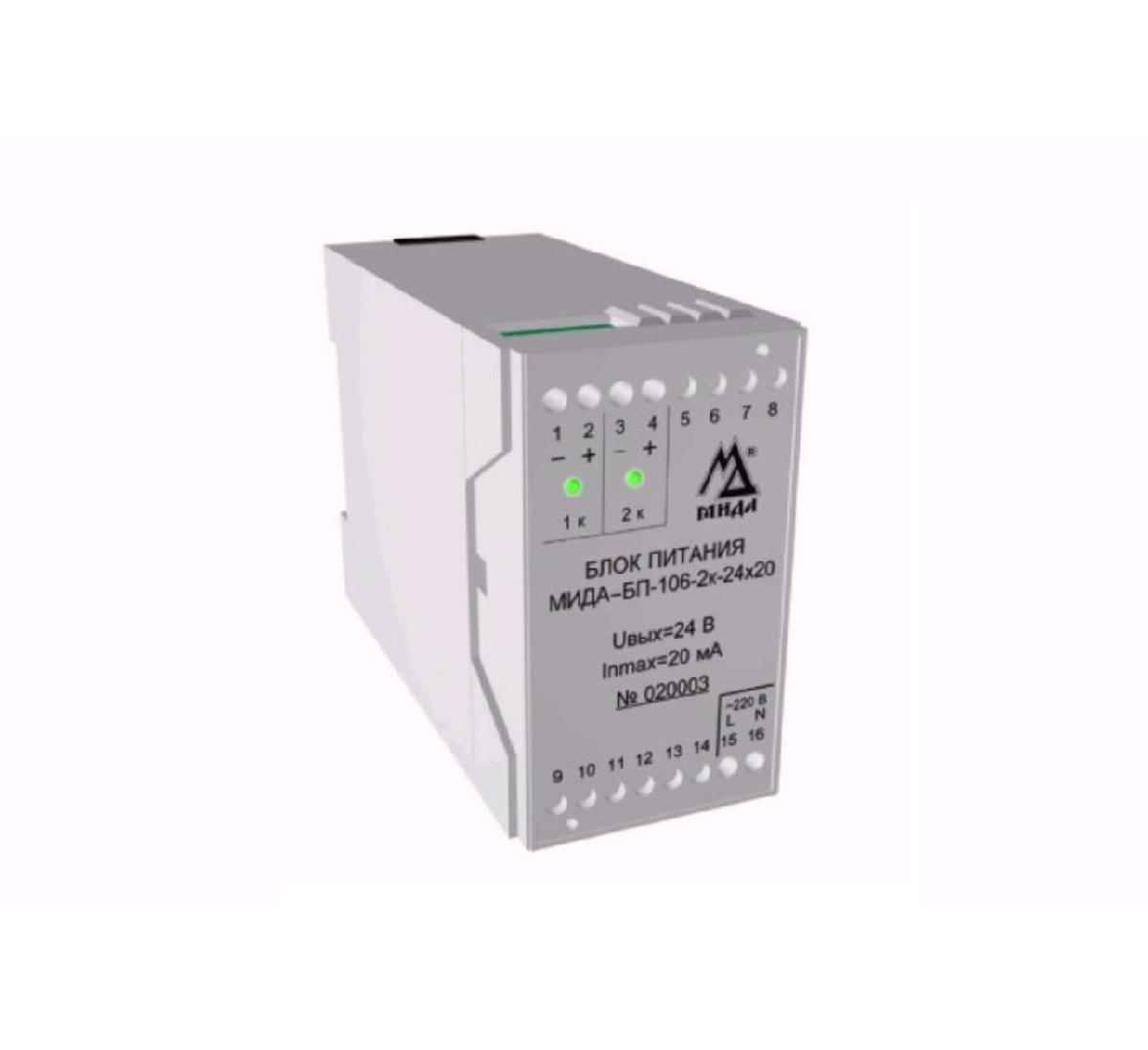

Блок питания МИДА-БП-106 2к

Общая информация

Многоканальные блоки питания МИДА-БП-106 необходимы для питания датчиков и других приборов, работающих во взрывобезопасных условиях, стабилизированным напряжением постоянного тока с гальваническим разделением каналов. Каналов может быть один, два или четыре.

Описание:

— Блок питания служит для преобразования напряжения 220B переменного тока в стабилизированное напряжение постоянного тока. Блоки состоят из разъемного корпуса, в котором установлена плата с электронными компонентами и зажимами для подключения к сети питания и исполнительным устройствам. — Возможные варианты исполнения блоков питания БП-106:
— Блоки МИДА-БП-106-2К-24/20 имеют линейные стабилизаторы напряжения. Выходное напряжение 24B или 20B.
— Все блоки питания имеют встроенный сетевой предохранитель соответствующего номинала.
— Монтироваться блоки могут на стену или на ДИН-рейку.
— Обозначение технических условий - МДВГ.430600.001ТУ.
— Климатическое исполнение блока питания - УХЛ 3.1 для работы при температуре от минус 10 до плюс 60 или от минус 40 до плюс 60 в зависимости от исполнения блока и относительной влажности воздуха от 30 до 80%.
— Степень защиты от влаги и пыли IP30.

Технические характеристики:

— Выходное напряжение канала - 24 ± 0,48 В - для МИДА-БП-106-2к-24/20;
— Максимальный ток нагрузки - 20mA - для МИДА-БП-106-2к-24/20;
— Количество каналов - 2 - для МИДА-БП-106-2к-24/20, МИДА-БП-106-2к-36/60;
— Ток срабатывания защиты не более -38mA - для МИДА-БП-106-2к-24/20;
— Ток короткого замыкания не более - 32mA - для МИДА-БП-106-2к-24/20;
— Напряжение питания блока - 220 В 50 Гц.
— Потребляемая мощность не более - 4,5ВА - для МИДА-БП-106-2к-24/20;
