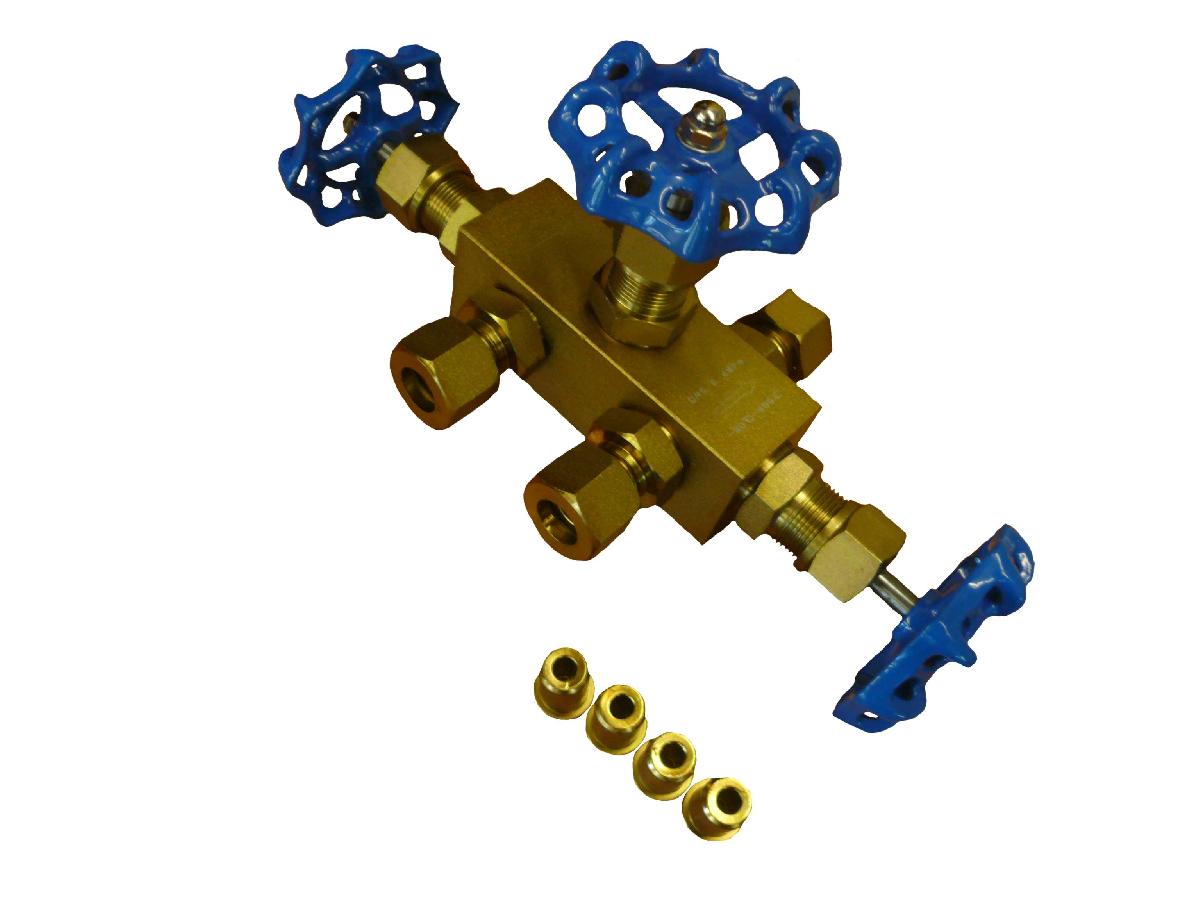

Блок вентильный ПРОМА

Общая информация

Блоки вентильные ПРОМА с КМЧ-02 - предназначены для подключения и крепления датчиков давления типа ДДМ, ДДМ-03, ДДМ-03-МИ, выносных модулей для многофункциональных приборов ПРОМА-ИДМ (В)

Комплект монтажных частей:

КМЧ-1.
Назначение - подключение дифференциальных датчиков ПРОМА-ИДМ-ДД-Р , ПРОМА-ИДМ-ДД-В (выносной датчик) ДДМ-03-ДД или ДДМ-03-МИ-ДД (только газ) к трубопроводу при рабочих давлениях до 100 кПа (см. РЭ). В данном случае вентильный блок не применяется.
Применяется по 2 гайки и 2 штуцера на один датчик.
КМЧ-2.
Назначение - подключение датчика ДДМ-03-МИ – модели ДИ, ДВ, ДИВ и обеспечение установки под любым удобным углом визирования от 0 до 360° на трубопроводе с помощью переходника М20В/М20Н.
КМЧ-3.
Назначение - крепление 3-х вентильных блоков на объекте Вентильный блок. Назначение - монтаж датчиков разности давлений и коммутации импульсных линий в системах автоматизации технологических процессов.
Демпфер.
Назначение - защита чувствительного элемента датчика давления, например ДДМ-03, от воздействия гидроударов или пульсаций измеряемых сред. Рабочая среда – газ, жидкость
