Индикатор перепада давления ИПД

Общая информация

Индикаторы перепада давления ИПД монтируется на фильтры газа используемые для фильтрации углеводородных и других не агрессивных газов от механических примесей, при рабочем давлении фильтруемого газа от 0 до 1,6 МПа, в диапазоне температур фильтруемого газа от минус 40°С до плюс 70°С. Индикаторы предназначены для наблюдения за характером изменения перепада давления на фильтрах газа. Перепад давления, в данном случае, характеризует степень засорения фильтров газа.

Выполняемые функции:

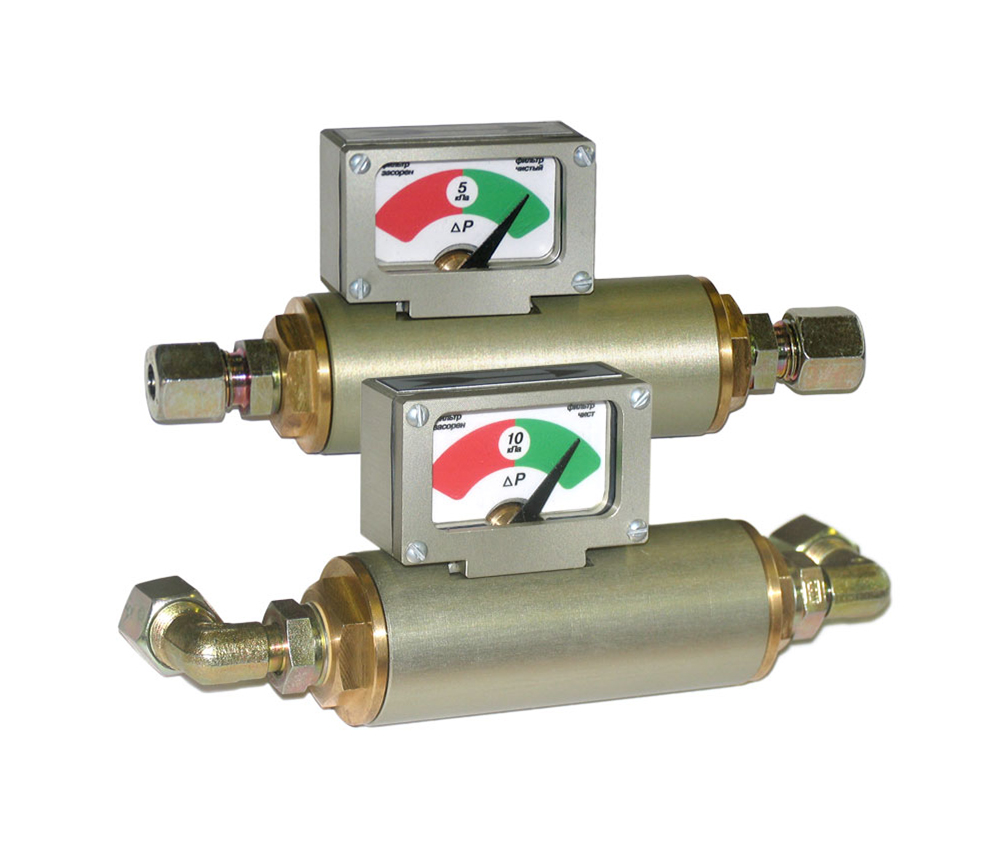

Для определения степени засорения необходимо по шкале, которой оснащён индикатор, с помощью стрелки, проследить перепад давления. Шкала индикатора разделена на два сегмента: зелёный и красный. Индикаторы настроены таким образом, что линия раздела сегментов соответствует перепаду давления не более 5 кПа для индикатора ИПД16-5, предназначенного для фильтра газа, обеспечивающего фильтрацию 99,5% частиц с размерами до 0,07 мм или 10 кПа для индикатора ИПД16-10, предназначенного для фильтра газа, обеспечивающего фильтрацию 99,5% частиц с размерами до 0,005 мм.

Правила по метрологии ПР 50.2.019 допускают применение индикаторов для контроля за перепадом давления на фильтрах. Для определения степени загрязнения фильтрующего элемента не требуется количественная оценка, достаточно проследить за тем находится ли стрелка индикатора в зеленом секторе (фильтрующий элемент чистый), или в красном секторе (фильтрующий элемент засорён). При засорении фильтрующего элемента необходимо произвести его очистку или замену.

Технические характеристики:

- Максимальное рабочее давление – 1,6 МПа;
- Максимально допустимая разность давлений на входе и выходе индикатора, не приводящая к выходу его из строя – 1,6 МПа;
- Точность индикации „рабочая зона” (зелёный сегмент шкалы) и нерабочая зона (красный сегмент шкалы) – ± 10%;
- Присоединение индикатора к фильтру осуществляется трубкой с внутренним диаметром 6 мм;
- Диапазон температуры рабочей среды – от минус 40°С до плюс 70°С;
- Диапазон температуры окружающей среды – от минус 40°С до плюс 70°С;
- Конструкция индикатора обеспечивает возможность удобного доступа к шкале для наблюдений показаний;
- Масса индикатора: – не более 1,0 кг;

Технические характеристики:
