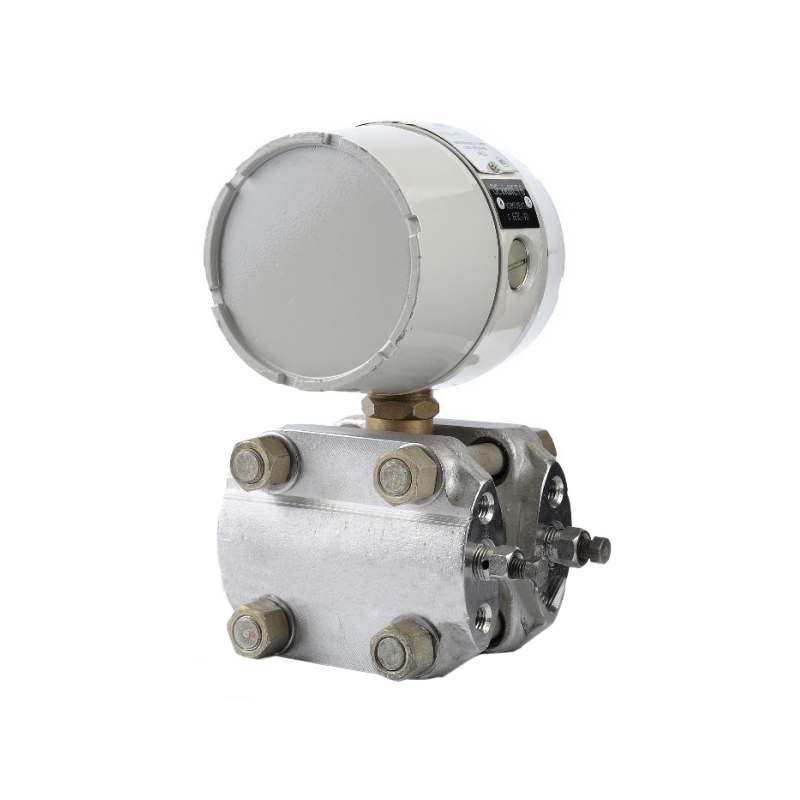

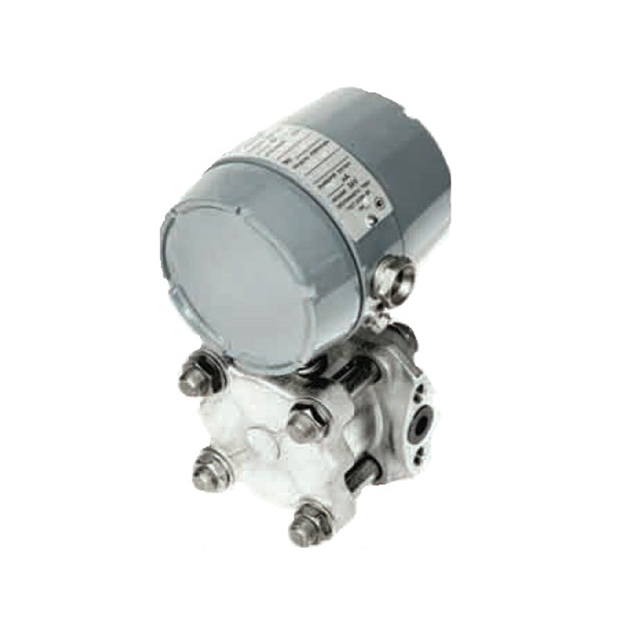

Преобразователь измерительный Сапфир-22М

Общая информация

Измерительные преобразователи давления Сапфир-22М предназначены для непрерывного преобразования значения измеряемого параметра - давления, перепада, уровня в унифицированный токовый выходной сигнал (0-5, 5-0, 20-4, 4-20мА), а некоторые цифровые модели, Сапфир-22 и в цифровой сигнал на основе HART-протокола.

Преобразователи давления Сапфир-22М предназначены для работы в системах автоматического контроля, регулирования и управления технологическими процессами в различных отраслях промышленности, в том числе для применения во взрывоопасных производствах нефтяной, газовой и химической промышленности, на объектах атомной энергетики (ОАЭ).

Преобразователь состоит из измерительного и электронного блоков. Все виды датчиков давления Сапфир-22М имеют унифицированный измерительный блок. Некоторые модели имеют исполнение с встроенным цифровым индикатором, а также могут комплектоваться выносным цифровым индикатором.

Принцип действия большинства преобразователей Сапфир-22М основан на воздействии измеряемого давления (разности давления) на мембраны измерительного блока, что вызывает деформацию упругого чувствительного элемента и изменение сопротивления тензорезисторов тензопреобразователя. Это изменение преобразуется в электрический сигнал, который передается от тензопреобразователя из измерительного блока в электронный преобразователь, и далее в виде стандартного токового унифицированного сигнала 0-5, 20-4, 5-0 или 4-20мА.

Сапфир-22М – тензорезистивный датчик давления (КТН-1107-510511152-01).

Номинальные значения напряжения питания электрических преобразователей давления Сапфир-22М, обычно составляют 24В (для выхода 4-20мА) или 36В (для выхода 0-5мА) постоянного тока.

Пределы допускаемой основной погрешности датчиков давлення Сапфир-22М плюс/минус 0,1; 0,15; 0,2; 0,25; 0,4; 0,5; 1,0% от диапазона измерений (также приборы давления могут иметь дополнительную погрешность от влияния внешних факторов: температуры и давлення ОС, электрических помех, нестабильности питания, сопротивления нагрузки, вибрации пр.)

По виду измеряемого давления различают преобразователи Сапфир-22М: ДА – абсолютного, ДИ – избыточного, ДВ - вакуумметрического (разряжения), ДИВ -избыточного и вакуумметрического ("плюс-минус"), ДД - разности давлений (перепада) - дифманометры-перепадомеры, уровнемеры, расходомеры; также, существуют производные модификации: ДГ – гидростатического и ДУ - уровня (буйковые).
