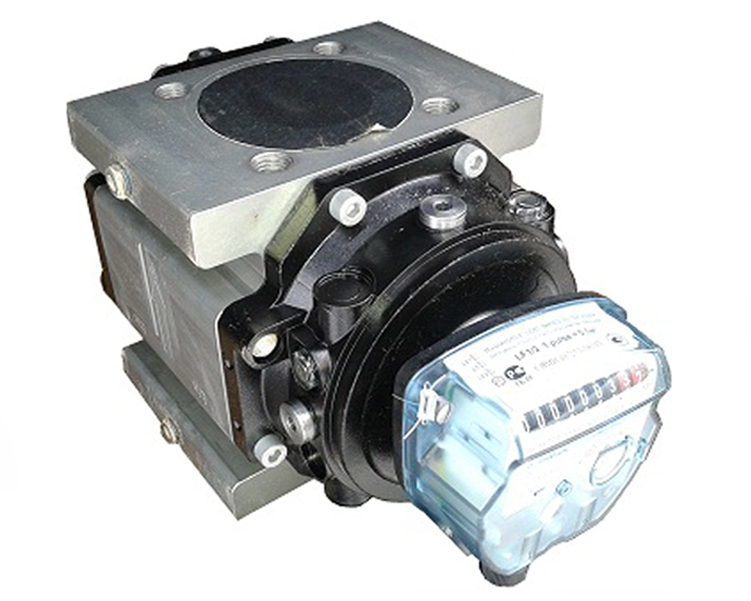

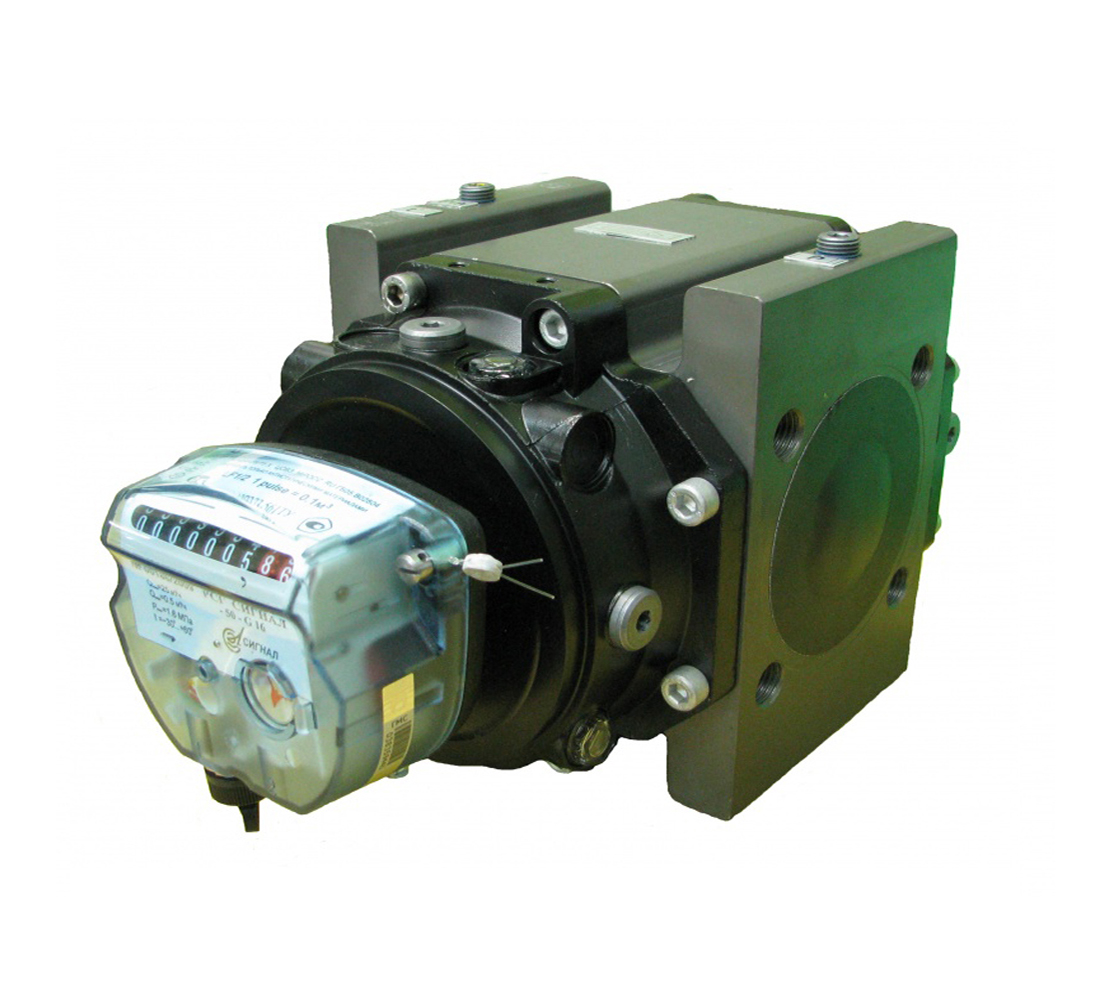

Счетчик ротационный РСГ-40 G40 Ду 40

Общая информация

Счетчики газа РСГ 40 G40 Ду 40 - счетчики ротационного типа, предназначенные для работы на промышленных и коммунальных объектах с рабочими расходами Qmax/Qmin: от 0,65 до 65 м³/час.

Назначение:

Газовый счетчик РСГ СИГНАЛ-40 G40 - предназначен для измерения объема природного газа и других не агрессивных сухих газов в газораспределительных станциях, газорегуляторных пунктах, котельных и т.д. с целью его коммерческого и технологического учёта при давлении до 1,6 МПа.

Для приведения расхода газа к стандартным условиям счетчик может быть оснащен серийно выпускаемыми корректорами объема газа, в том числе: ЕК, SEVC-D, ELCOR, СПГ, ТС.

Принцип действия:

Принцип действия счетчика РСГ СИГНАЛ заключается в повторяющемся вытеснении объема газа из полостей, образованных роторами. Проходящий через счетчик поток газа заставляет вращаться роторы, расположенные в измерительной камере счётчика. Вследствие того, что оси роторов соединены между собой зубчатыми колёсами синхронизатора, они вращаются синхронно, вытесняя на выход счетчика определенный объем газа за один оборот. Вращение роторов через редуктор и газонепроницаемую магнитную муфту передается на роликовый счетный механизм.

ВНИМАНИЕ! Для учета кислорода использование счетчика запрещено!

Счетчики относятся к взрывозащещенному оборудованию.

Преимущества:

Наличие сертификата «ГАЗПРОМСЕРТ»
Установка датчиков давления, температуры и перепада давления в корпус счетчика
Расширенный диапазон расходов: от 1:20 до 1:200
Порог чувствительности м³/ч: не более 0,05
Потеря давления ПА: не более 268
Мультипозиционный монтаж
Не требуют прямых участков
Низкая потеря давления на счетчике

Межповерочный интервал: 6 лет.
