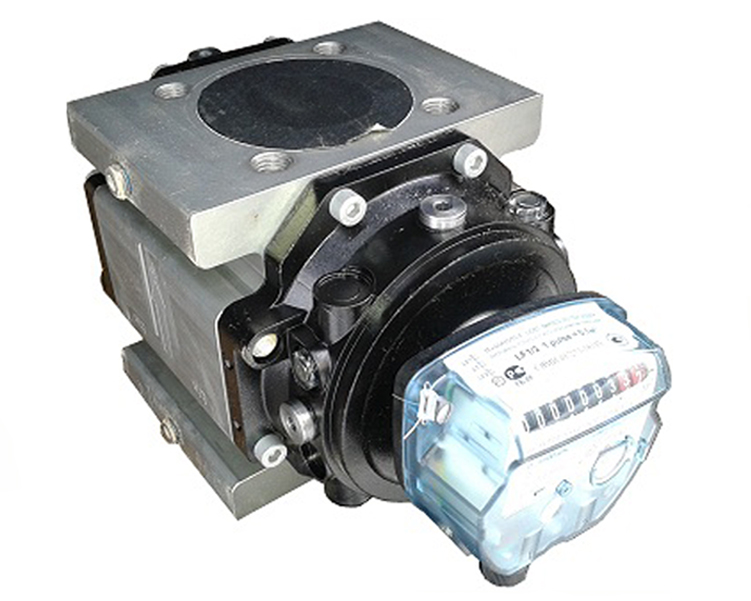

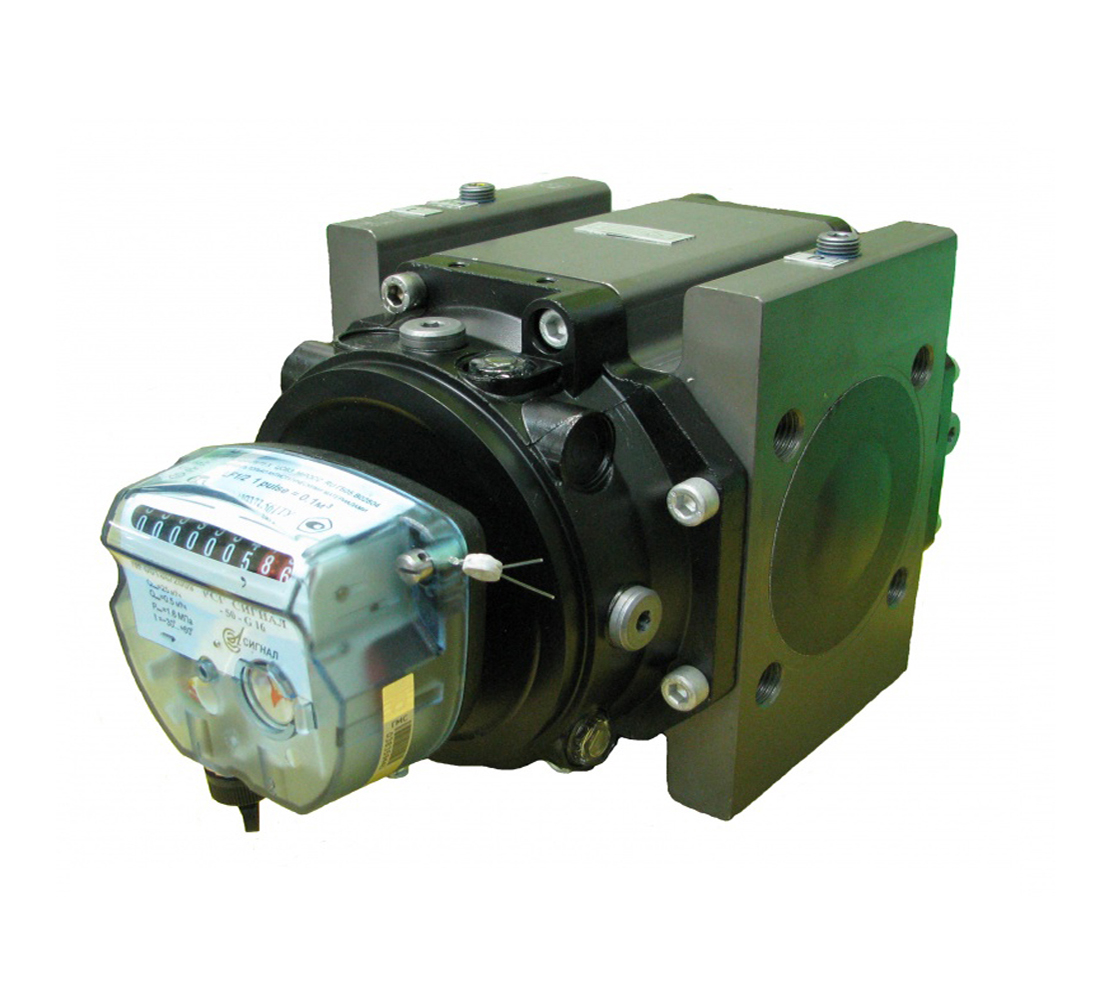

Счетчик ротационный РСГ-50 G25 Ду 50

Общая информация

Счетчики газа РСГ-50 G25 Ду 50 - счетчики ротационного типа, предназначенные для работы на промышленных и коммунальных объектах с рабочими расходами Qmin/Qmax: от 0,4 до 40 м³/час.

Назначение:

Газовый счетчик РСГ СИГНАЛ-50 g25 - предназначен для измерения объема природного газа и других не агрессивных сухих газов в газораспределительных станциях, газорегуляторных пунктах, котельных и т.д. с целью его коммерческого и технологического учёта при давлении до 1,6 МПа.

Для приведения расхода газа к стандартным условиям счетчик может быть оснащен серийно выпускаемыми корректорами объема газа, в том числе: ЕК, SEVC-D, ELCOR, СПГ, ТС.

Принцип действия:

Принцип действия ротационного счетчика РСГ СИГНАЛ заключается в повторяющемся вытеснении объема газа из полостей, образованных роторами. Проходящий через счетчик поток газа заставляет вращаться роторы, расположенные в измерительной камере счётчика. Вследствие того, что оси роторов соединены между собой зубчатыми колёсами синхронизатора, они вращаются синхронно, вытесняя на выход счетчика определенный объем газа за один оборот. Вращение роторов через редуктор и газонепроницаемую магнитную муфту передается на роликовый счетный механизм.

ВНИМАНИЕ! Для учета кислорода использование счетчика запрещено!

Счетчики относятся к взрывозащещенному оборудованию.

Преимущества:

Наличие сертификата «ГАЗПРОМСЕРТ»
Установка датчиков давления, температуры и перепада давления в корпус счетчика
Широкий диапазон расходов: от 1:20 до 1:100
Порог чувствительности м³/ч: не более 0,05
Потеря давления ПА: не более 27
Мультипозиционный монтаж
Не требуют прямых участков
Низкая потеря давления на счетчике

Межповерочный интервал: 6 лет.
