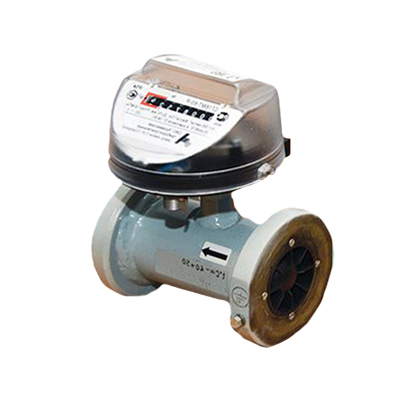

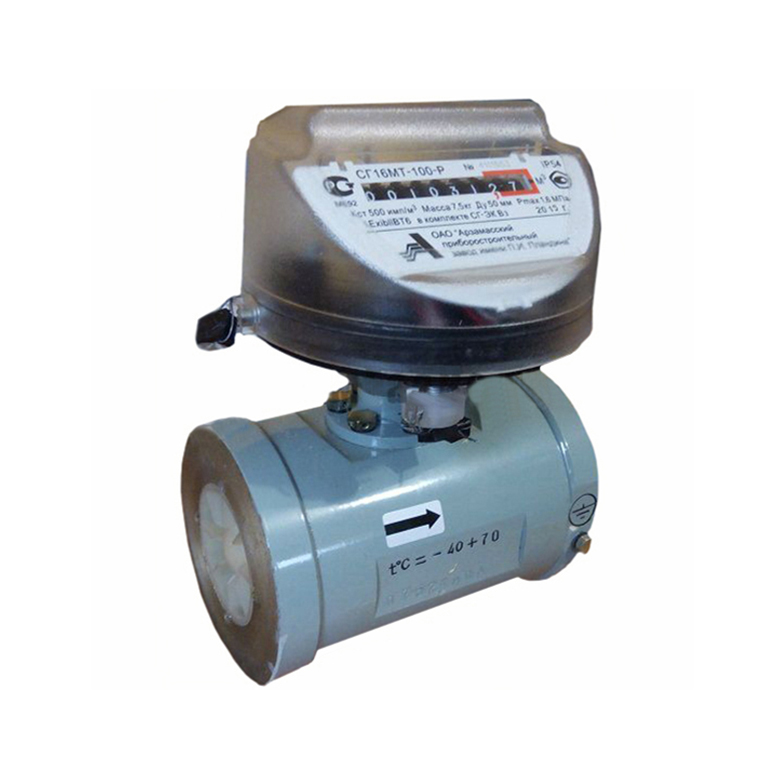

Счетчик турбинный СГ 16МТ-100 Ду 50

Общая информация

Измерение счетчиком СГ 16МТ-100 Ду 50 объема не агрессивного, неоднородного по химическому составу, очищенного от механических примесей и осушенного природного газа по ГОСТ 5542-87, а также воздуха, азота и других не агрессивных газов плотностью не менее 0,67 кг/м ³ при плавно меняющихся его потоках.

Счетчики газа СГ 16МТ-100-Р Ду50 используются в узлах учета газа с рабочим давлением: 1,6 МПа.

Отличительные особенности:

— Длина прямых участков при слабых возмущениях:
до счетчика от 2-х Ду,
после счетчика – от 1Ду.
— Возможность работы с электронными корректорами объема газа: ЕК270 , ТС220 , СПГ761 .
— Монтаж счетчиков возможен на горизонтальном и вертикальном (при подаче газа как сверху вниз, так и снизу вверх) участке трубопровода.

Межповерочный интервал: 5 лет.

Основные характеристики:

Диапазон рабочих расходов Qmin/Qmax: от 10 м ³ /ч до 100 м ³ /ч.
Диаметр условного прохода: Ду 50.
Максимальное рабочее давление газа: 1,6 МПа.
Диапазон измерений: 1:10
Потеря давления при Qmax, ПА: 1040
Диапазон температуры:

- окружающей среды от -40 °С до +70 °С;
- измеряемой среды от -20 °С до +50 °С;

Пределы допускаемой относительной погрешности:

- в диапазоне расходов от Qt до Qmax; 1%;
- в диапазоне расходов от Qmin до Qt; 2%,

Где Qt- точка перехода (расход, при котором погрешность меняется от одного значения к другому):

- счетчики СГ16МТ-100-Р: 0,2Qmax
