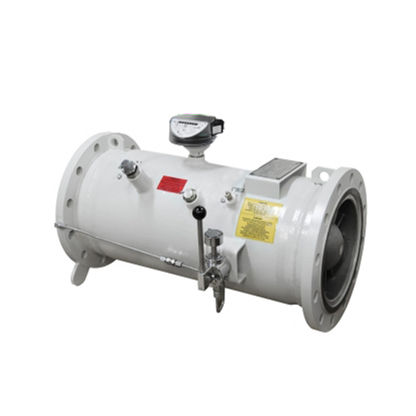

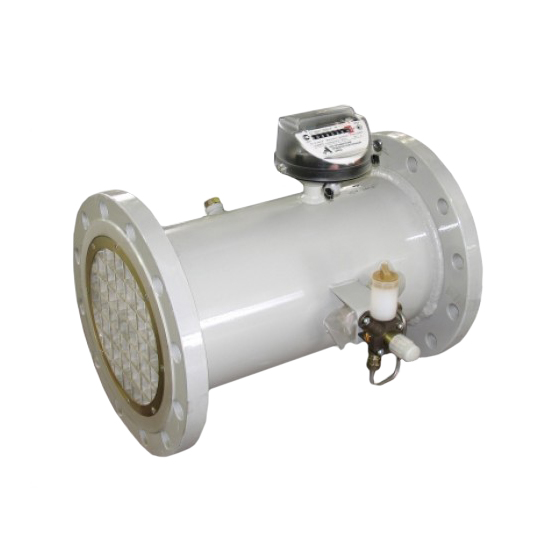

Счетчик турбинный СГ 16МТ-1000 Ду 150
Категория: Счетчики СГ16
Страна: Россия
Производитель: Арзамасский приборостроительный завод
Расход Qmin/Qmax, м3/ч: от 50 до 1000.
Документы
Общая информация
Измерение счетчиком СГ 16МТ-1000 Ду 150 объема не агрессивного, неоднородного по химическому составу, очищенного от механических примесей и осушенного природного газа по ГОСТ 5542-87, а также воздуха, азота и других не агрессивных газов плотностью не менее 0,67 кг/м3 при плавно меняющихся его потоках.
Счетчики газа СГ16МТ-1000-Р-2 Ду150 используются в узлах учета газа с рабочим давлением до 0,0012 ... 1,6 МПа.
Отличительные особенности:
— Возможность работы с электронными корректорами объема газа ЕК270, ТС220.
— Монтаж счетчиков возможен на горизонтальном и вертикальном (при подаче газа как сверху вниз, так и снизу вверх) участке трубопровода.
— Конструктивная защита от пневмо-удара.
— Возможность сокращения длин прямых участков до 5 Dу до и 3 Dу после счетчика.
— Гарантийный срок службы: 2 года
Межповерочный интервал: 5 лет.
Основные характеристики:
Диаметр условного прохода: Ду 150.
Максимальное рабочее давление газа: 1,6 МПа.
Диапазон измерений Qmin/Qmax: 1:30
Потеря давления при Qmax, ПА: 600
Диапазон температуры:
→ окружающей среды: от -40 °С до +70 °С;
→ измеряемой среды (газ): от -20 °С до +50 °С.
Пределы допускаемой относительной погрешности
– в диапазоне расходов от Qt до Qmax; ± 1%;
– в диапазоне расходов от Qmin до Qt; ± 2%,
где Qt- точка перехода (расход, при котором погрешность меняется от одного значения к другому):
– счетчики СГ 16МТ-1000-Р-2: 0,1Qmax.
