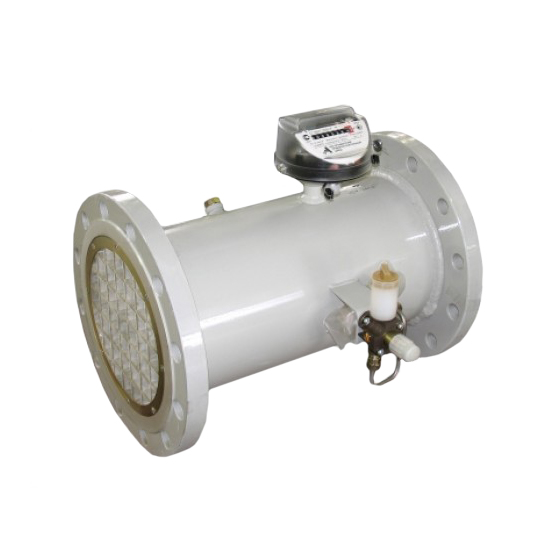

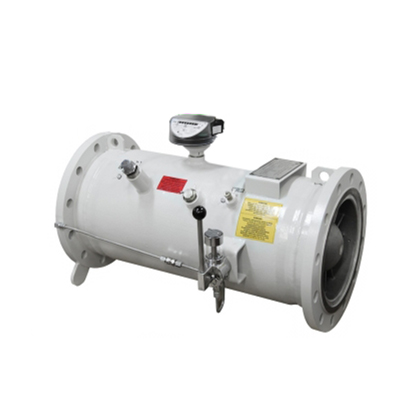

Турбинный счетчик газа СГ 16МТ-2500 Ду 200

Общая информация

Измерение турбинным счетчиком СГ 16МТ-2500 Ду 200 объема не агрессивного, неоднородного по химическому составу, очищенного от механических примесей и осушенного природного газа по ГОСТ 5542-87, а также воздуха, азота и других не агрессивных газов плотностью не менее 0,67 кг/м ³ при плавно меняющихся его потоках.

Счетчики газа СГ 16МТ-2500-Р-2 Ду200 используются в узлах учета газа с рабочим давлением 0,0012 ... 1,6 МПа.

Отличительные особенности:

— Возможность работы с электронными корректорами объема газа ЕК270 , ТС220 .
— Монтаж счетчиков возможен на горизонтальном и вертикальном (при подаче газа как сверху вниз, так и снизу вверх) участке трубопровода.
— Конструктивная защита от пневмоудара.
— Возможность сокращения длин прямых участков до 5 Dу до и 3 Dу после счетчика.

Межповерочный интервал: 5 лет.

Основные характеристики:

Диапазон рабочих расходов: от 125 м ³ /ч до 2500 м ³ /ч.
Диаметр условного прохода: Ду 200.
Максимальное рабочее давление газа: 1,6 МПа.
Диапазон измерений Qmin/Qmax: 1:20 – для счетчиков СГ 16МТ-2500-Р-2
Диапазон температуры:

→ окружающей среды: от -40 °С до +70 °С;
→ измеряемой среды (газа): от -20 °С до +50 °С.

Пределы допускаемой относительной погрешности

– в диапазоне расходов от Qt до Qmax; ± 1%;
– в диапазоне расходов от Qmin до Qt; ± 2%,
где Qt- точка перехода (расход, при котором погрешность меняется от одного значения к другому):
– счетчики СГ 16МТ-2500-Р-2: 0,1Qmax;
