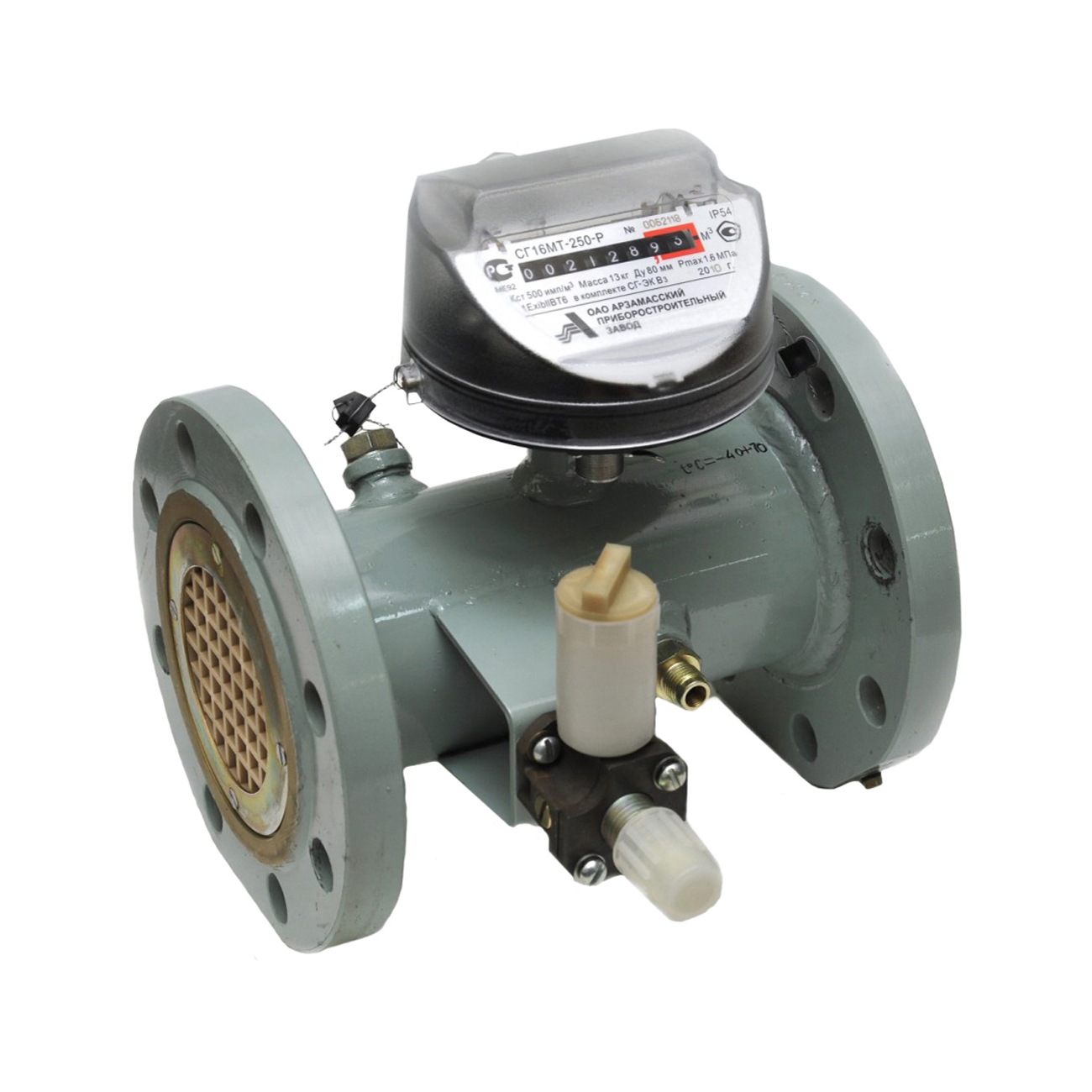

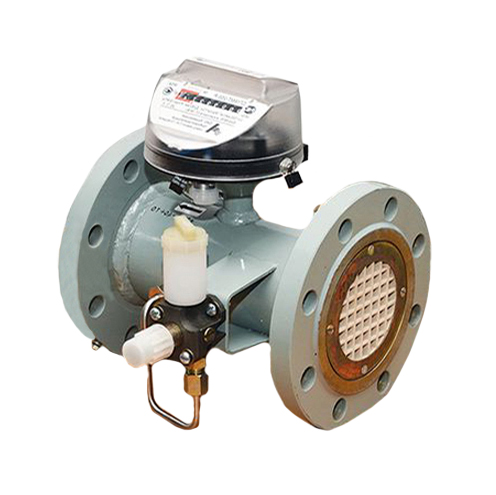

Турбинный счетчик газа СГ 16МТ-400 Ду 100

Общая информация

Измерение счетчиком СГ 16МТ-400 Ду 100 (в том числе и при коммерческих операциях) объема не агрессивного, неоднородного по химическому составу, очищенного от механических примесей и осушенного природного газа по ГОСТ 5542-87, а также воздуха, азота и других не агрессивных газов плотностью не менее 0,67 кг/м ³ при плавно меняющихся его потоках.

Счетчики газа СГ16МТ-400-Р-2 Ду100 используются в узлах учета газа с рабочим давлением 0,0012 ... 1,6 МПа.

Отличительные особенности:

— Возможность работы с электронными корректорами объема газа ЕК270 , ТС220 .
— Монтаж счетчиков возможен на горизонтальном и вертикальном (при подаче газа как сверху вниз, так и снизу вверх) участке трубопровода.
— Конструктивная защита от пневмоудара.
— Возможность сокращения длин прямых участков до 5 Dу до и 3 Dу после счетчика.

Межповерочный интервал: 5 лет.

Основные характеристики:

Диапазон рабочих расходов: от 20 м ³ /ч до 400 м ³ /ч. Диаметр условного прохода: Ду 100. Максимальное рабочее давление газа: 1,6 МПа. Диапазон измерений Qmin/Qmax: от 1:20 до 1:30. Потеря давления при Qmax, ПА: 1130 Диапазон температуры:

→ окружающей среды: от -40 °С до +70 °С;
→ измеряемой среды (газ): от -20 °С до +50 °С.

Пределы допускаемой относительной погрешности

– в диапазоне расходов от Qt до Qmax; ± 1%;
– в диапазоне расходов от Qmin до Qt; ± 2%,
где Qt- точка перехода (расход, при котором погрешность меняется от одного значения к другому): – счетчики СГ 16МТ-400-Р-2: 0,1Qmax
