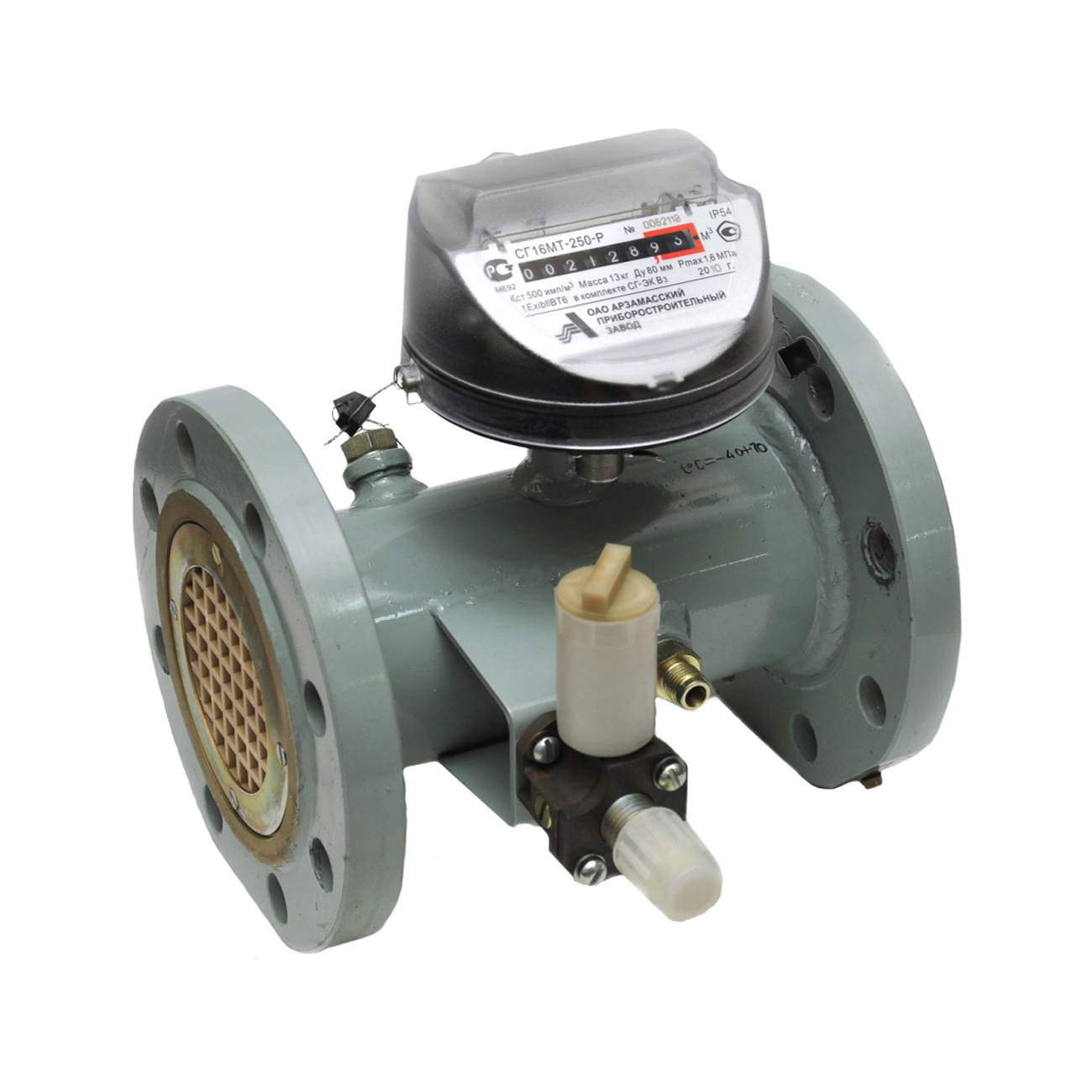

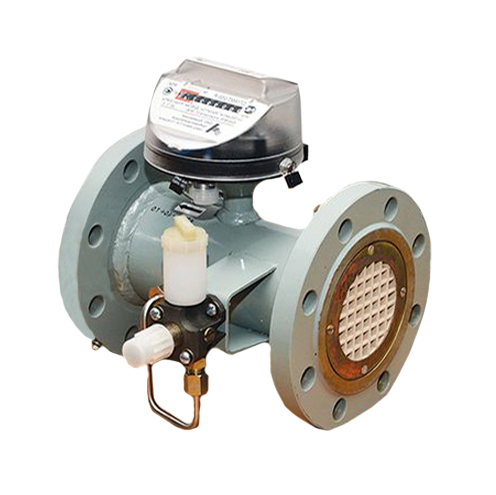

Счетчик турбинный СГ 16МТ-650 Ду 100
Категория: Счетчики СГ16
Страна: Россия
Производитель: Арзамасский приборостроительный завод
Расход Qmin/Qmax, м3/ч: от 32,5 до 650.
Документы
Общая информация
Измерение счетчиком СГ 16МТ-650 Ду 100 объема не агрессивного, неоднородного по химическому составу, очищенного от механических примесей и осушенного природного газа по ГОСТ 5542-87, а также воздуха, азота и других не агрессивных газов плотностью не менее 0,67 кг/м3 при плавно меняющихся его потоках.
Счетчики газа СГ16МТ-650-Р-2 Ду100 используются в узлах учета газа с рабочим давлением 0,0012 ... 1,6 МПа.
Отличительные особенности:
— Возможность работы с электронными корректорами объема газа ЕК270, ТС220.
— Монтаж счетчиков возможен на горизонтальном и вертикальном (при подаче газа как сверху вниз, так и снизу вверх) участке трубопровода.
— Конструктивная защита от пневмоудара.
— Возможность сокращения длин прямых участков до 5 Dу до и 3 Dу после счетчика.
Межповерочный интервал: 5 лет
Основные характеристики:
Диапазон рабочих расходов: от 32,5 м3/ч до 650 м3/ч.Диаметр условного прохода: Ду 100.
Максимальное рабочее давление газа: 1,6 МПа.
Диапазон измерений Qmin/Qmax: 1:30.
Потеря давления при Qmax, ПА: 930.
Диапазон температуры:
→ окружающей среды от -40 °С до +70 °С;
→ измеряемой среды от -20 °С до +50 °С.
Пределы допускаемой относительной погрешности
– в диапазоне расходов от Qt до Qmax; ± 1%;
– в диапазоне расходов от Qmin до Qt; ± 2%,
где Qt- точка перехода (расход, при котором погрешность меняется от одного значения к другому):
– счетчики СГ 16МТ-650-Р-2: 0,1Qmax
