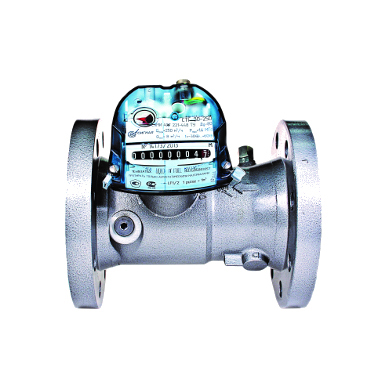

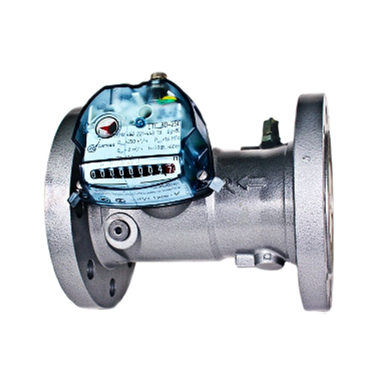

Турбинный счетчик газа СТГ 80-400 Ду 80

Общая информация

Счетчик газа СТГ 80-400 Ду 80 используется для точного учета потока природного и других не агрессивных либо инертных газов. Для работы на промышленных и коммунальных объектах с рабочими расходами от 5 до 400 м3/час (прежде всего на газораспределительных станциях, газораспределительных пунктах, котельных).

Принцип работы: Турбинный счетчик газа СТГ 80-400 Ду 80 работает по принципу вытеснения строго определенного объема газа вращающимися роторами. Объем вытисненного газа определяется объемом измерительной камеры счетчика, образованной внутренней поверхностью корпуса и поверхностями двух синхронно вращающихся в противоположных направлениях роторов. Вращательное движение роторов через редуктор и магнитную муфту передается на 8-ми разрядный счетный механизм, который регистрирует число оборотов роторов, а следовательно и объем газа, прошедший через счетчик. Счетчик газа СТГ регистрирует объем газа при рабочих условиях.

Отличительные особенности:

- Наличие сертификата «ГАЗПРОМСЕРТ»
- Расширенный диапазон расходов до 1:80
- Установка датчиков давления и температуры в корпус счетчика
- Мультипозиционный монтаж
- Сокращенные длины прямых участков 2 Ду до счетчика и 0 Ду после

Технические характеристики:

- Предел измеряемых расходов Qmin/Qmax: от 5 м³/ч до 400 м³/ч
- Измеряемая среда: Природный газ по ГОСТ 5542, вободный нефтяной газ по ГОСТ Р 8.615, азот, воздух и другие неагрессивные, чистые, сухие газы
- Максимальное давление, МПа (кгс/см²): 1,6 (16)
- Температура измеряемой среды, °С: от минус 40 до плюс 60

Межповерочный интервал - 6 лет.
