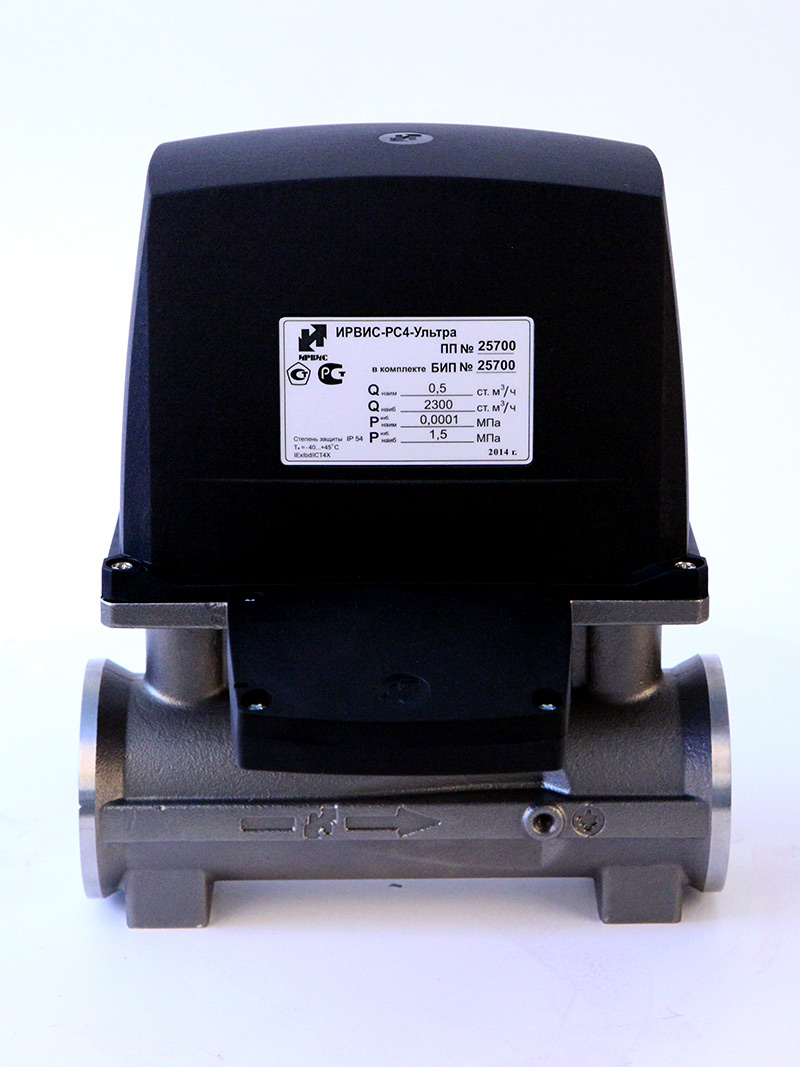

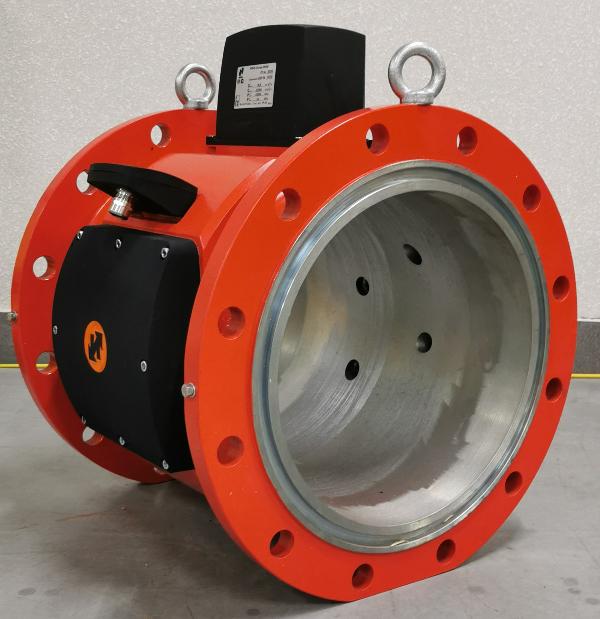

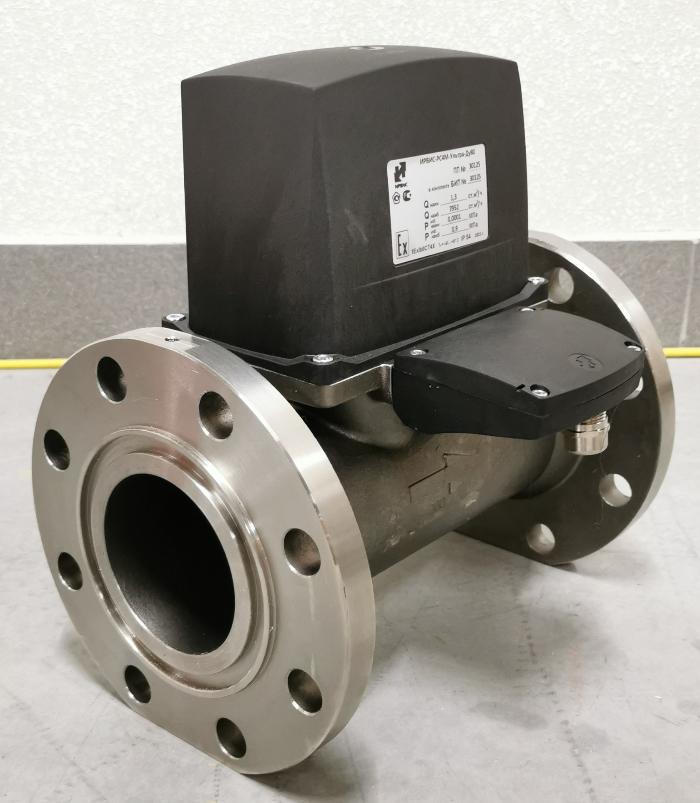

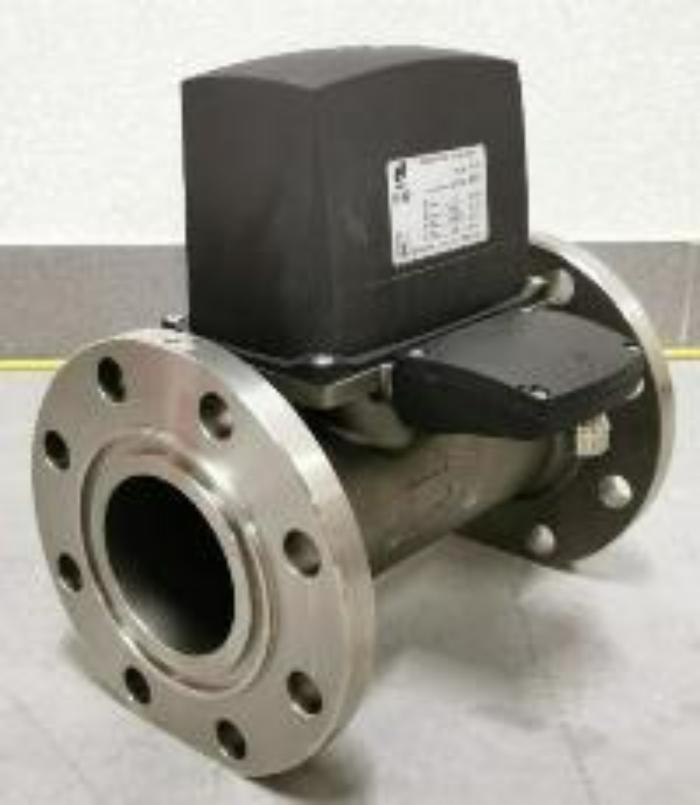

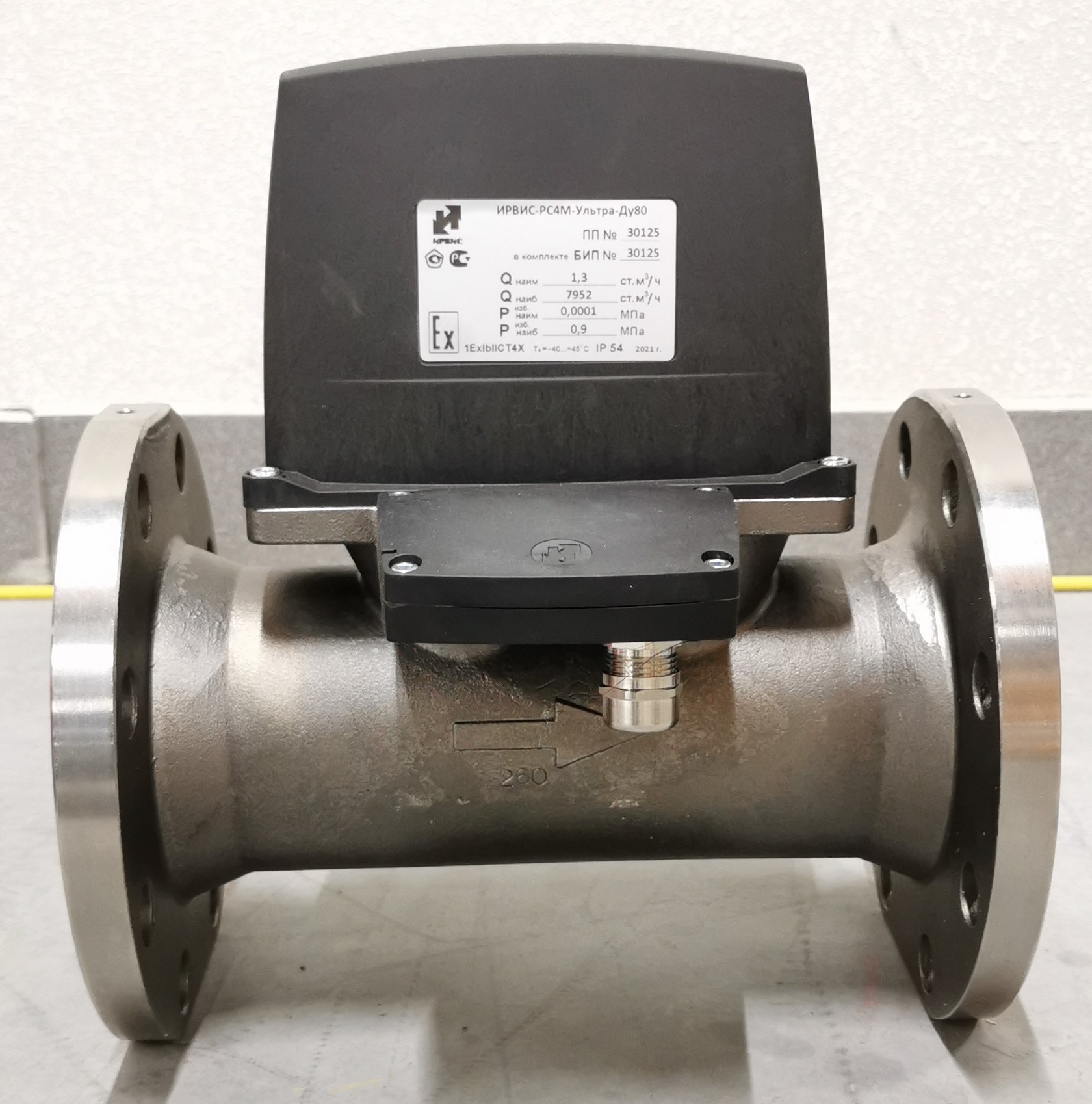

Ультразвуковой счетчик ИРВИС-Ультра Ду 50-400

Характеристики

Параметры

Первичный преобразователь (ПП), до 4-х ПП

Исполнение: полнопроходной, погружной, врезной.

В состав ПП входят:

ППР – первичный преобразователь расхода;
ППД – первичный преобразователь давления;
ППТ – первичный преобразователь температуры;
БПУ – блок преобразователя – усилителя;

Блок интерфейсов и питания (БИП), до 4-х каналов подключения ПП

Исполнение: корпусное, бескорпусное;

В состав БИП входят:

БИ - блок индикации с кнопками управления;
БИЗ – барьер искрозащиты;
РИ – регистратор информации (с интерфейсами RS-232/485);
БПС- блок питания сетевой (при питании БИП от сети 220 В);
АВП – адаптер внешнего питания (при питании БИП от сети 24 В или устройства бесперебойного питания);
ТИ – токовый интерфейс (0-5 мА, 4-20 мА) при заказе;

Устройство бесперебойного питания (УБП-Х-Х) по заказу

Исполнение: корпусное, бескорпусное;

В состав УБП входят:

БПВ – блок питания внешний;
Блок аккумуляторов;
Автоматический трёхфазный выключатель (при корпусном исполнении);
Шкаф (при корпусном исполнении);

ИРВИС-извещатель, по заказу

Обеспечивает дистанционный контроль текущих значений и  архивов со счетчика газа и автоматическое оповещение персонала о нештатных ситуациях;

ШКАФ-ИРВИС-КИП, по заказу

Предназначен для установки вторичной аппаратуры узлов учёта газа, других контрольно-измерительных приборов,  приборов электроавтоматики и телемеханики и для обеспечения рабочих температурных условий не менее плюс 5±3°С при температуре окружающей среды менее плюс 5°С.

Комплект прямолинейных участков, по заказу

Прямолинейный участок до ПП ( 30 Ду, 20 Ду, 10 Ду) в зависимости от варианта врезки;
Прямолинейный участок после ПП ( 5 Ду) при любом варианте врезки;
ФП (УПП) – формирователь потока, устройство подготовки потока    (турбулизатор или турбулизатор-ЭНДО с ответным фланцем) взамен прямолинейного участка до ПП;

Монтажный комплект:

Шпильки или болты, гайки, кольцевые прокладки, ответные фланцы;

Имитационная вставка (катушка под ПП):

Для монтажа прямолинейных участков в газопровод;
(запрещается использование ПП при монтаже и продувке прямолинейных участков)

Флеш-карта+ USB адаптер (диспетчеризация ногами):

Для быстрого переноса данных в электронном виде из счётчика на компьютер;
