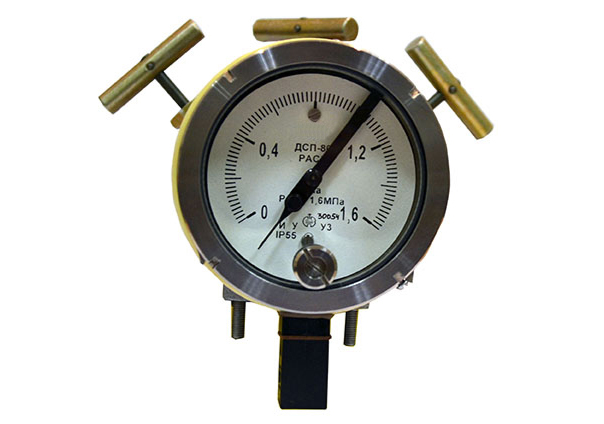

Дифманометр ДСП - 80В РАСКО

Общая информация

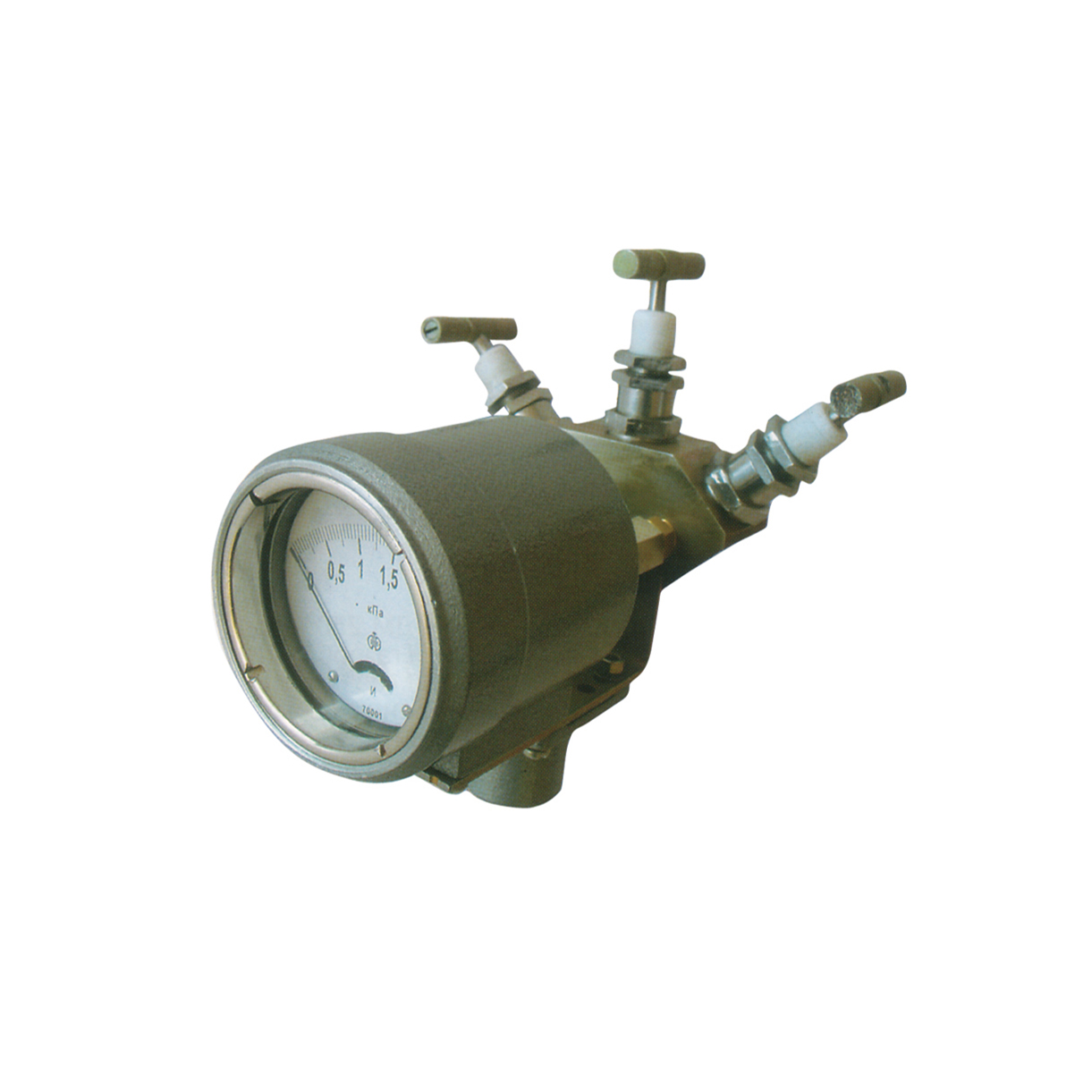

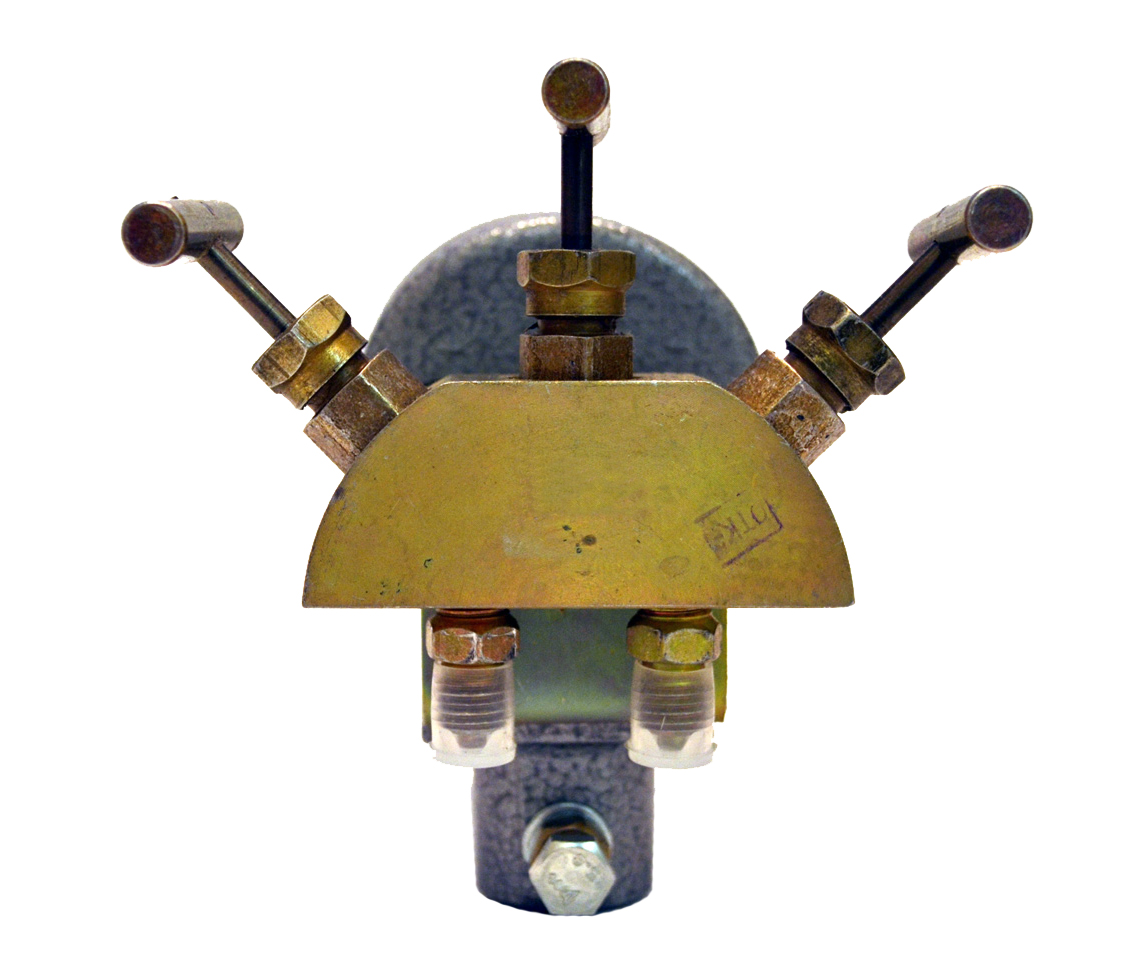

Дифманометр стрелочный ДСП 80В - РАСКО - предназначен для измерения перепада давления различных газов, не агрессивных по отношению к примененным конструкционным материалам, в том числе на счетчиках газа, газовых фильтрах, струевыпрямителях и других устройствах для контроля их технического состояния и степени загрязнения. Конструктивной основой дифманометра ДСП - 80В - РАСКО является герметичный корпус с размещенным внутри чувствительным элементом (мембранной коробкой), связанным подвижно с передаточно-множительным механизмом, который размещен на кронштейне и соединен со стрелкой. В конструкции манометра предусмотрен корректор для установки стрелки на нулевую отметку шкалы.

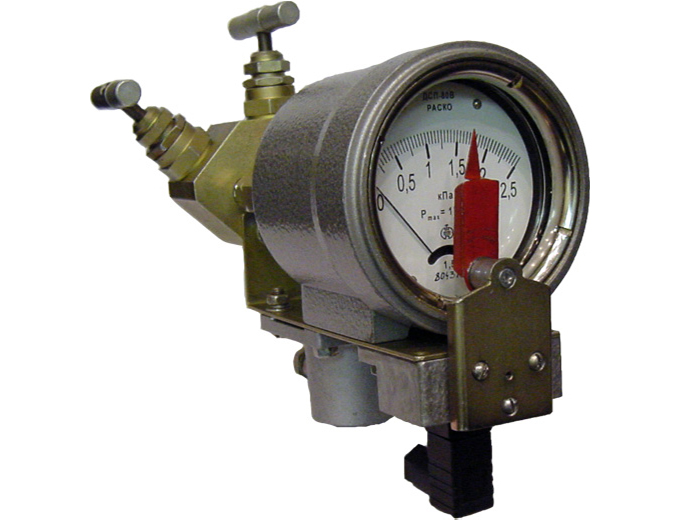

Приборы выпускаются с пневматическими преобразователями и сигнализирующим устройством и используются в системах газоснабжения коммунальных и промышленных объектов, подключаются к точкам отбора давлений на входе и выходе контролируемого газового оборудования в соответствии с ГОСТ Р 8.740-2011 .

Технические характеристики:

- Рабочая среда: воздух, природный газ, пропано-бутановая смесь в газообразном состоянии, аргон и другие газы.
- Давление измеряемой среды, МПа: 0,6; 1,0; 1,6
- Диапазон измерений перепада*: 0–1; 0–1,6; 0–2,5; 0–4; 0–6; 0–10; 0-16; 0-25; 0-40
- Пределы допускаемой основной: ± 1,5; ± 2,5; ± 4 (индикаторное исполнение)
- Температура рабочей среды, °С: от –30 до +60
- Температура окружающей среды, °С: от –40 до +70
- Диапазон задания значения установки: 10–90
- Питание УДПИ, постоянный ток, В: 7–28
- Потребляемый ток, мА: 80
- Ток нагрузки, мА: 0,1–100
- Степень защиты корпуса: IP 55

*Просьба указывать в запросе, диапазон измерений перепада давления, для более удобного подбора оборудования нашими специалистами.

Принцип работы дифманометра ДСП - 80В - РАСКО основан на использовании деформации и упругой системы (мембранной коробки) при воздействии на нее измеряемого перепада давления. Дифманометр имеет две измерительные полости: плюсовую (полость корпуса) и минусовую (мембранная коробка). Подвод большего (+) и меньшего (–) рабочих давлений производится соответственно через штуцеры. Изменение большего (меньшего) давления действует на внешнюю или внутреннюю поверхность мембранной коробки, вызывая ее деформацию, которая передается на ось, соединенную со стрелкой и спиралью, служащую для устранения колебаний и выбора люфтов. Установка стрелки на нулевую отметку производится гайкой корректора, путем перемещения узла мембранной коробки.
