Индикатор разности давления ИРД-80С

Общая информация

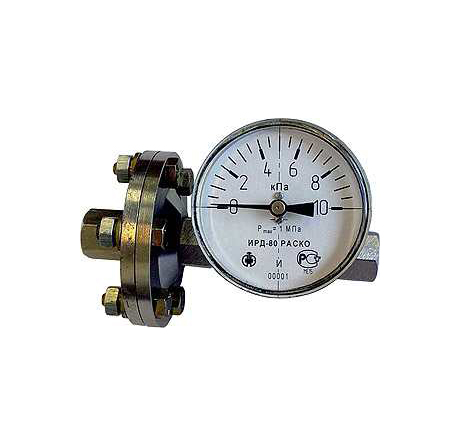

Индикатор разности давления ИРД-80С-РАСКО-Ех-К3 применяется для контроля перепада давления на узлах очистки (фильтрах), струевыпрямителях и других устройствах газового оборудования.

Применяются индикаторы разности давления ИРД для информирования обслуживающего персонала о необходимости проведения технического обслуживания вышеприведенных устройств при превышении допустимого перепада давления.

Индикатор разности давлений ИРД-80С предназначен для контроля степени засоренности и для коммутации внешних электрических цепей при достижении заданного порогового значения перепада давления в узлах очистки, выпрямителях струй и других устройствах контролируемого газового оборудования, а также для контроля перепада давления воды и других не агрессивных жидкостей находящихся под давлением.

Технические характеристики индикаторов разности давлений:

- Предельно допускаемое рабочее избыточное давление – 1,6; 4 МПа.
- Диапазон показаний перепада давления от 0 до: 4; 6; 10; 16; 25; 40; 60; 100; 160; 250; 400 кПа.
- Предел допускаемой основной погрешности ± 5 %.
- Вариация показаний индикаторов не должна превышать значе¬ния предела допускаемой основной погрешности.
- Предел допускаемой погрешности срабатывания уставки на прямом ходе не бо¬лее ± 5 % на обратном ходе не более 10 % диапазона показаний.
- Гистерезис (нерегулируемый) срабатывания уставки не менее 5 % диапазона показаний.
- Диапазон задания порогового значения уставки от 20 до 90 % диапазона показаний.
- Номинальное напряжение питания – 24±10 В.
- Максимально допустимое напряжение питания – 100 В.
- Номинально допустимый входной ток – 0,3 А.
- Максимально допустимая мощность коммутируемой нагрузки – 10 Вт.
- Предельные параметры внешних искробезопасных электриче-ских цепей ИРД-80С РАСКО-Ех.
- Индикатор разности давлений должны выдерживать перегрузку избыточным давлением до 1 МПа в обоих направлениях.
- Степень защиты от воздействия окружающей среды – IP55 по ГОСТ 14254-96.
- По стойкости к механическим воздействиям индикатор выполнен в виброустойчивом исполнении и соответствует группе N3 по ГОСТ Р 52931-2008.
- Средний срок службы – 10 лет.
- Масса индикатора не более 0,8 кг.
- Индикатор разности давлений состоит из мембранного узла и показывающей части, соединенных между собой прижимом с помощью винтов.

Назначение:

Индикатор разности давления ИРД-80С РАСКО-Ех относится к электротехническим устройствам, предназначенным для установки во взрывоопасных зонах.

Эксплуатация ИРД-80С РАСКО с маркировкой взрывозащиты разрешается только с приборами искрозащиты или источниками питания со встроенным барьером искрозащиты с соответствующей областью применения и маркировкой взрывозащиты, обеспечивающими искробезопасность выходной цепи устройства и устанавливаемыми вне взрывоопасной зоны, имеющими сертификаты соответствия (свидетельство о взрывозащищенности) и разрешение Ростехнадзора РФ на применение во взрывоопасной среде, относящейся к категории IIB.

Индикаторы ИРД-80С РАСКО-Ex могут работать в комплекте со следующими приборами с маркировкой [Exib]IIB:

- БПД-24Ex или БПД-24Ex (DIN) ТУ 4264-001-29301297-04; - Корунд М2 или Корунд М21 ТУ 4217-003-29301297-07; - Корунд М3 или Корунд М31 ТУ 4217-003-29301297-07; - Корунд М4 ТУ 4217-003-29301297-07.

Допускается применение любых приборов искрозащиты или источников питания со встроенными барьерами искрозащиты других производителей с соответствующей областью применения и маркировкой взрывозащиты, обеспечивающими искробезопасность выходной цепи устройства. Электрические параметры ИРД-80С РАСКО с учетом параметров соединительного кабеля не должны превышать максимально допустимые параметры блока питания.

Исполнение:

Взрывозащищенное исполнение ИРД-80С РАСКО обеспечивается видом взрывозащиты «искробезопасная электрическая цепь i» по ГОСТ Р 52350.11-2005, с уровнем взрывозащиты – «взрывобезопасное элетрооборудование», с маркировкой взрывозащиты и выполнением требований ГОСТ Р 52350.0-2005 за счет следующих конструктивных и схемотехнических решений:

- Искробезопасность электрических цепей устройства достигается за счет ограничения тока и напряжения в его электрических цепях до искробезопасных значений, а также за счет выполнения конструкции индикатора в соответствии с требованиями ГОСТ Р 52350.11-2005;
- Ограничение тока и напряжения в электрических цепях устройства до искробезопасных значений достигается применением приборов искрозащиты или источников питания со встроенным барьером искрозащиты с соответствующей областью применения и маркировкой взрывозащиты, обеспечивающими искробезопасность выходной цепи устройства и устанавливаемыми вне взрывоопасной зоны.
- Блоков взрывобезопасного питания датчиков БПД-24Ех или БПД-24Ех (DIN), а также в комплекте с аналогичными приборами искрозащиты или источниками питания со встроенным барьером искрозащиты с соответствующей областью применения и маркировкой взрывозащиты, обеспечивающими искробезопасность выходной цепи устройства и устанавливаемыми вне взрывоопасной зоны;
- Индикатор не содержит емкостных и индуктивных элементов;
- Искробезопасность входных цепей индикатора со стороны подключения блока питания (барьера искрозащиты) обеспечивается за счет ограничения его напряжения холостого хода и тока короткого замыкания на уровне не выше 40 В и 0,12 А, соответственно.
