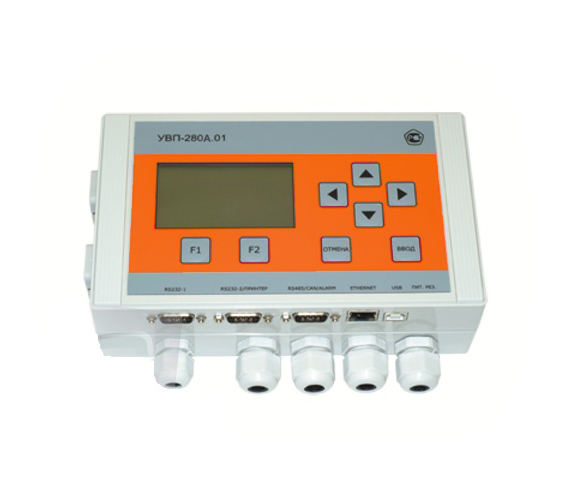

вычислитель увп-280а.01

Общая информация

Корректор вычислитель УВП-280А.01 предназначен для измерения выходных электрических сигналов от преобразователей расхода, температуры, давления, разности давлений, влаго-содержания, плотности, вязкости, калорийности, счетчиков электрической энергии, их преобразований в значения физических величин и вычислений расхода и количества воды, пара, товарной и сырой нефти, нефтепродуктов, газов, количества тепловой и электрической энергии.

Корректора могут использоваться в узлах учета с сужающими устройствами, осредняющими напорными трубками ANNUBAR, диафрагмами серий Rosemount 405 и Rosemount 1595, датчиками расхода с выходным числоимпульсным, частотным и токовым сигналом, а также с цифровым протоколом Modbus RTU и TCP.

Устройство и работа:

Корректор УВП-280А.01 обеспечивает обработку входных сигналов от датчиков расхода, давления, перепада давления, температуры, производит вычисление значений объемного и массового расхода и количества измеряемой среды, формирование архивов, вывод измеренных и вычисленных параметров на графический дисплей, работу с принтером, с устройствами верхнего уровня и с другими вычислителями в локальной сети.

Корректор обслуживает от 1-го до 10-ти трубопроводов. Большой графический дисплей вычислителя позволяет одновременно наблюдать до шести выбираемых параметров в цифровом или графическом виде.

Корректора имеют широкий выбор портов связи, которые позволяют подключать датчики с цифровым протоколом и устройства верхнего уровня.

Согласующие устройства, поставляемые к корректору по заказу, а также подключаемые к корректорам стандартные GSM/GPRS модемы позволяют расширить возможности применения вычислителей в составе узлов учета энергоносителей и SCADA систем .

Конструктивное исполнение:

Корректора УВП-280А.01 изготавливаются в пластиковом корпусе для настенного монтажа или монтажа на DIN-рельс .

Условия эксплуатации:

Степень защиты корректора от воздействия окружающей среды - IP54 .

Питание корректора осуществляется от сети переменного тока напряжением 220В, частотой 50 Гц.

Корректор предназначен для работы в следующих рабочих условиях:

- Температура окружающего воздуха от -20°С до +50°С; - Относительная влажность воздуха до 95% при +35°С и более низких температурах, без конденсации влаги.

Технические характеристики:

- Измеряемая среда: вода, пар, природный газ, влажный нефтяной газ, умеренно сжатые газовые смеси, чистые газы, воздух, нефть, нефтепродукты
- Количество входов для подключения преобразователей температуры (ТПТ) : 6
- Количество входов для подключения преобразователей с выходным сигналом тока 0-5, 0-20, 4-20 и 20-4 мА: 6
- Количество входов для подключения преобразователей расхода: 6
- Пределы допускаемой абсолютной погрешности преобразования числоимпульсных сигналов в цифровое значение количества (объема, массы): ± 1 импульс
- Каналы связи: USB, RS-232 (два порта), Ethernet, RS-485, телефонный (в т.ч. GSM) канал, радиоканал, HART.
